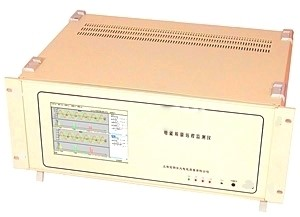

MC380系列 電能質量在線分析儀
2023-05-05
■ 主要功能：
● 穩態無縫電能質量監測分析：諧波和間諧波、頻率、三相不平衡度（負序、正序、零序）、電壓偏差、電壓閃變和變動。
● 暫態電能質量監測分析：電壓驟升、電壓驟降、電壓短時中斷、電流突變等。
● 功率和阻抗分析：有功功率、無功功率、視在功率、功率因數、阻抗。
● 事件錄波和回放：電能質量超標錄波、手動錄波、開關量跳變錄波?？梢栽O(shè)置事件前后錄波數。
● 實時顯示功能：電能質量報表、間諧波測試報表、波形圖、頻譜圖、矢量圖。
● 統計功能：可以實現任意時間段的統計報表和常規統計報表（日?qǐng)?bào)、周報、月報、季報、年報）。
● 趨勢圖：可以顯示各電能質量參數任意時間段的趨勢圖。
● 對時功能：網絡對時、GPS對時（可以選配GPS精確對時模塊或者B碼對時）。
● 可選配開關量光電隔離輸入和繼電器輸出。
■ 主要特點：
● 采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，對所有電能質量參數無縫監測分析的同時，實現電能質量超標錄波、手動錄波、開關量跳變錄波。在電能質量監測的同時，可以對任意時段的測量數據進行分析處理。
● 諧波和間諧波測量精度均符合國標A級儀器要求。對諧波、間諧波、三相不平衡度、閃變和變動均采用基準算法，無近似計算。
● A/D采樣精度為16位，所有網點同時采樣，采集速率12.8 kHz。
● 采用8.4寸彩色液晶顯示，具有自動關屏功能。
● 通訊接口：網口、USB。
